Download Giáo Trình Hướng Dẫn Sử Dụng Phần Mềm Hs San Nền Hs 2018

Chủ Nhật, ngày 12/09/2021 - 21:13
5 / 5 của 1 đánh giá

Là phần mềm chuyên dụng để thiết kế đào đắp cho quy hoạch đô thị, sân bay, hồ chứa, hố móng, nạo vét đường thuỷ…. Lấy dữ liệu địa hình tự nhiên và thiết kế của TOPO.. Biên tập mô hình tự nhiên và mô hình thiết kế, hiệu chỉnh, cập nhật, hiển thị 3D mô hình.. Tính toán khối lượng đào đắp theo lưới ô vuông.

+ Xử lý đồng thời nhiều lô trong cùng 1 bản vẽ.

+ Tự động tính toán cao độ nút lưới.

+ Có thể biên tập cao độ thiết kế và tự nhiên trên nút lưới.

+ Tính toán khối lượng đào đắp trong lô.

+ Tạo đường ranh giới đào đắp.

+ Tính toán khối lượng đào đắp taluy biên chi tiết và linh hoạt.. Lập bảng tổng hợp khối lượng. Xuất bảng khối lượng ra Excel.. Tính toán theo phương pháp mặt cắt.

+ Tự động tạo hệ trục mặt cắt theo lô.

+ Vẽ mặt cắt.

+ Tính toán và kết xuất bảng tổng hợp khối lượng.. Phần mềm chạy trong môi trường AutoCAD 2005.

1. Giới thiệu

Phần mềm HS 2005 là phần mềm Thiết kế-tính toán khối lượng đào đắp san nền .Từ những phiên bản phần mềm HS đầu tiên còn khá đơn giản, sử dụng trên nền AutoCad14, hiện nay HS 2005 chạy trên đã có thêm nhiều bổ sung, thay đổi. HS 2005 không đơn thuần chỉ là phần mềm tính toán khối lượng san nền mà đã có thêm rất nhiều tính năng trợ giúp cho Người Kỹ sư trong quá trình thiết kế san nền.

HS 2005 sử dụng nền AutoCad 2004 hoặc AutoCad 2005 phù hợp và tiện dụng. Không đòi hỏi cấu hình phần cứng quá cao. Sử dụng đơn giản và khả năng liên kết dữ liệu với các phần mềm khác như TOPO, Excel…HS 2005 đã trở thành công cụ trợ giúp đắc lực cho TVTK quy hoạch, TVTK xây dung công trình, các nhà thầu xây dựng…Nội dung tài liệu này biên soạn theo sát các tính năng trong HS 2005, do đó có một số thay đổi so với các tài liệu hướng dẫn sử dụng của các phiên bản trước.

2. Hướng dẫn cài đặt

#1. Yêu cầu cấu hình và cài đặt

- Cấu hình phần cứng:

  • CPU PIII 500 Mz hoặc cao hơn.

  • Ram 128 Mb hoặc cao hơn.

  • Máy in (Trong trường hợp cần in).

- Cấu hình phần mềm

  • Hệ điều hành Windows 2000, hoặc Windows XP.

  • AutoCad 2004 hoặc AutoCad 2005.

  • Microsoft Excel (Trong trường hợp cần xuất bảng KL sang Excel).

Xem thêm: Phần Mềm Máy In Brother Hl-2140, Download Driver Brother Hl

#2. Cài đặt

  • Copy bộ cài đặt phần mềm từ đĩa CD vào ổ đĩa cứng.

  • Chọn đường dẫn đến thư mục chứa bộ cài đặt vừa Copy.

  • Chạy File “Setup.exe”, xuất hiện hộp thoại như hình dưới.

B1

Kích chọn Next, xuất hiện hộp thoại :

2

Kích chọn “I accept the term of license agreement” sau đó kích chọn Next.

3

Nhập tên sử dụng và tên đơn vị làm việc vào các ô, sau đó chọn Next.

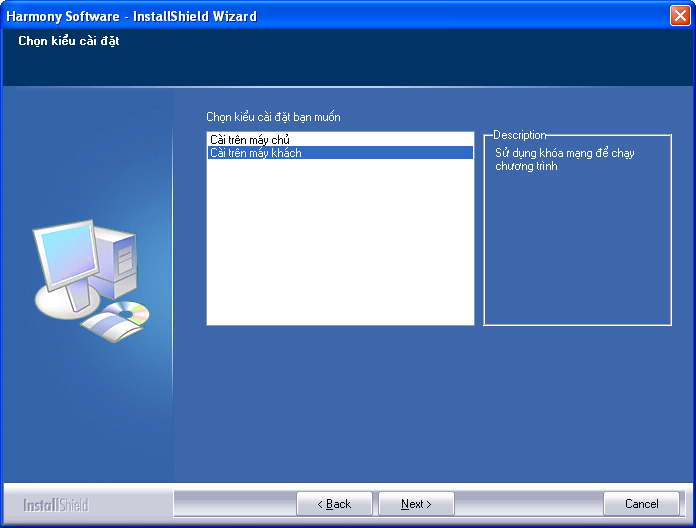

Lựa chọn “Cài đặt trên máy khách” sau đó tiếp tục kích chọn Next.

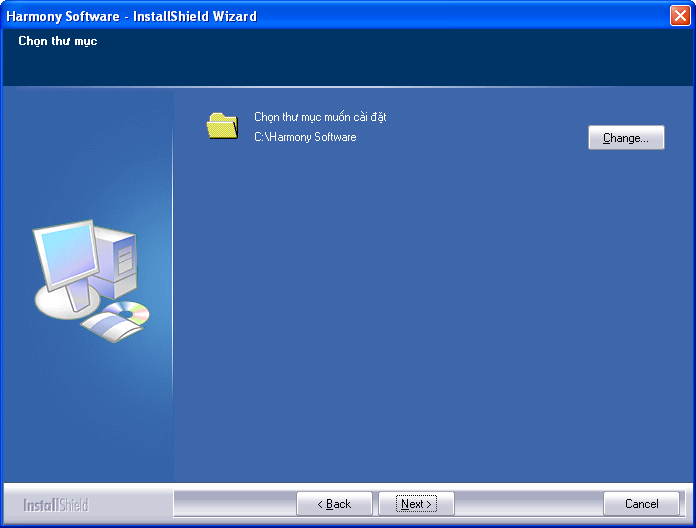

Chọn thư mục sẽ cài đặt chương trình trên ổ đĩa. Nếu ổ đĩa C còn trống từ 500 Mb trở lên thì nên để đường dẫn mặc định.

Click chọn Next để tiếp tục.

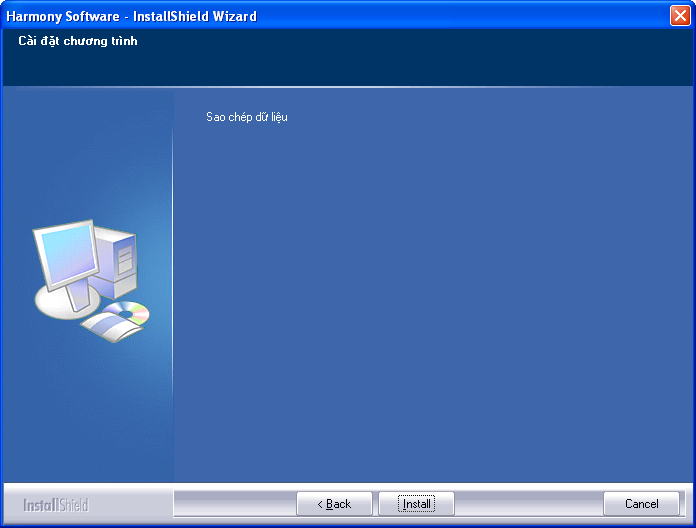

Chọn Install để tiến hành quá trình cài đặt.

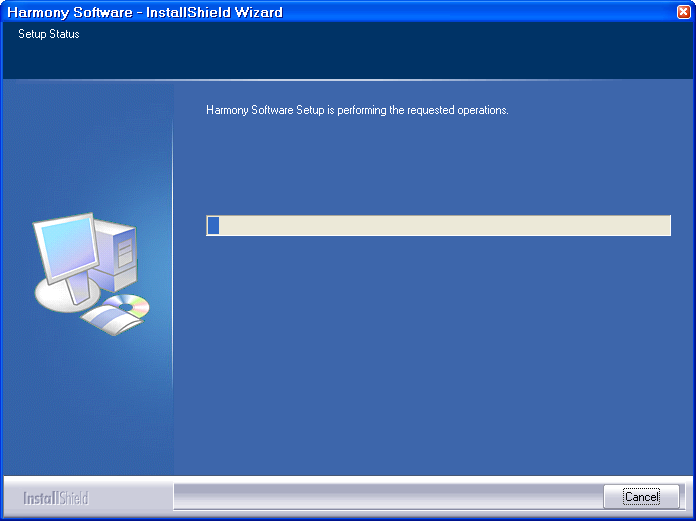

Xuất hiện hộp thoại thông báo tiến trình của quá trình cài đặt, chờ trong giây lát, sau khi quá trình cài đặt kết thúc, chương trình cài đặt tự động chuyển sang bước cài đặt khoá cứng.

Xem thêm: phần mềm bt pro 2019

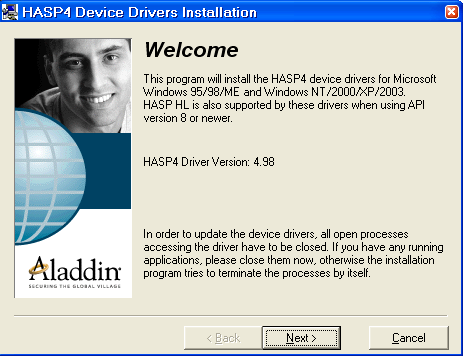

Khoá cứng (Hardlock) cũng là một thiết bị ngoại vi nhưng không được Windows hỗ trợ nên trước khi sử dụng cần cài đặt thêm phần mềm nhận khoá. Sau khi cài đặt phần mềm xong người sử dụng sẽ phải cài đặt chương trình điều khiển khoá cứng HASP4

Kích chọn nút lệnh Next > Xuất hiện hộp thoại

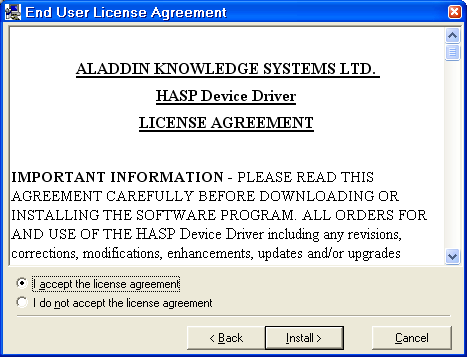

Xác nhận vào phần : I eccept the license agreement.

Ấn vào nút Install để chương trình bắt đầu cài đặt

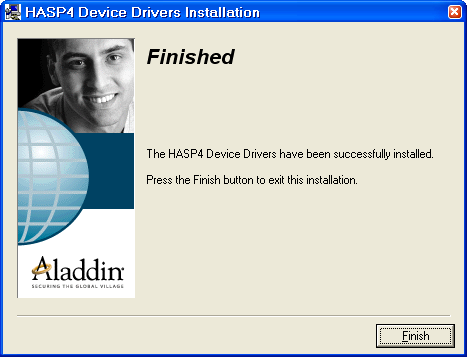

Quá trình cài đặt chương trình điều khiển khoá kết thức khi người sử dụng ấn vào nút Finish.

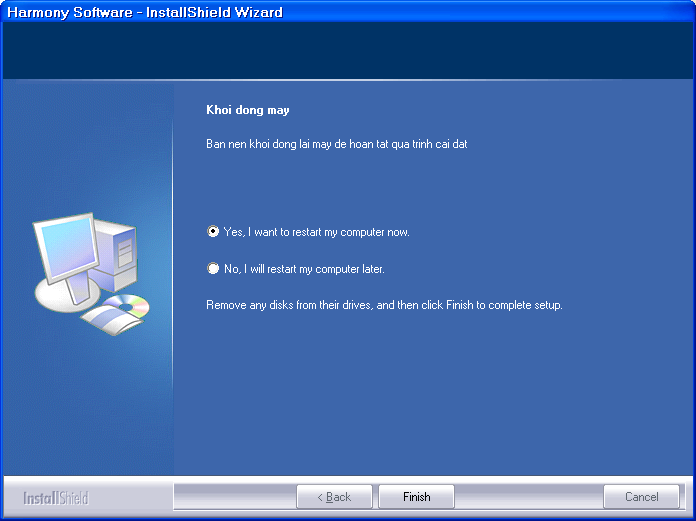

Xác nhận khởi động lại máy tính để chương trình có thể chạy được.

#3. Kích hoạt chương trình phần mềm

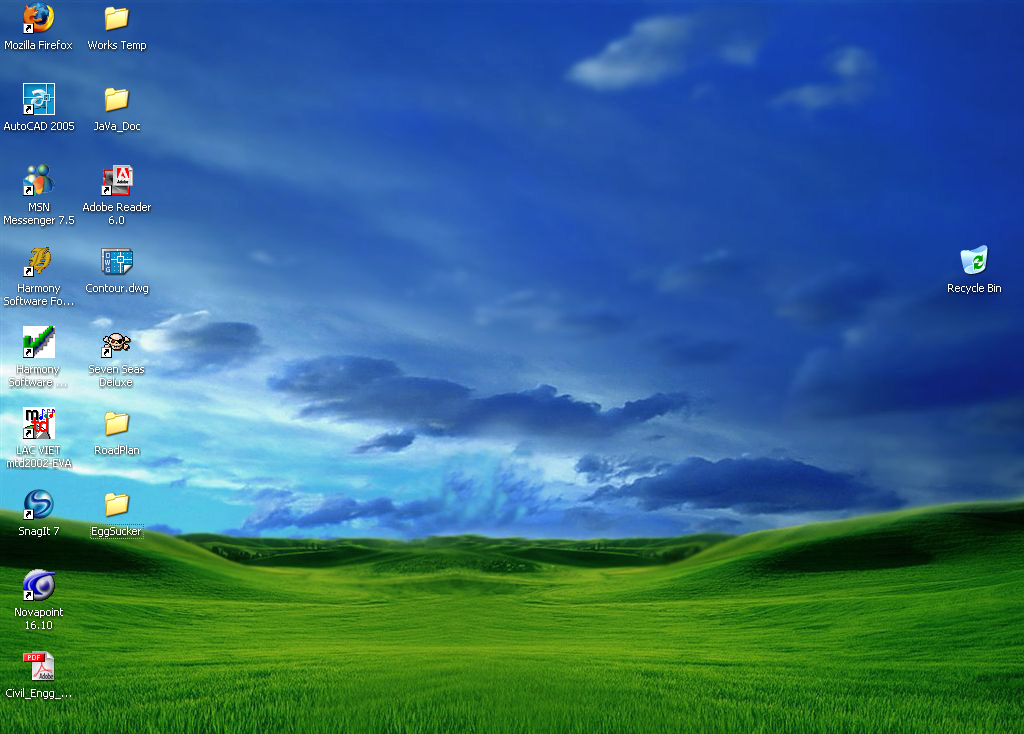

Trên màn hình desktop của máy tính ấn vào biểu tượng.

Xuất hiện hộp thoại lựa chọn chế độ sử dụng

Nếu sử dụng phiên bản 1 License thì không chọn Sử dụng khoá mạng. Sau đó chọn “Thiết lập”

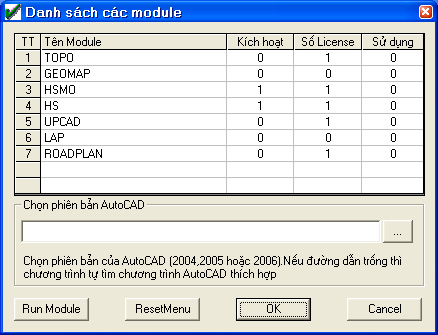

Danh sách các phần mềm có bản quyền sẽ được ký hiệu ở mục “Số License”. Khi cần kích hoạt phần mềm nào thì Double Click vào phần mềm đó để chuyển trạng thái kích hoạt là 1

Sau khi chọn các phần mềm để chạy người sử dụng có thể ấn vào nút Run module để chạy ngay chương trình

Chú ý:

  • Khoá cứng được cài đặt một lần trên một máy tính khi cài lại phần mềm lần sau thì không phải nhập khoá cứng nữa cho đến khi cài đặt hệ điều hành Windows
  • Khoá cứng phải luôn được cắm trong suốt quá trình sử dụng phần mềm.

3. Thiết lập Font Tiếng Việt cho chương trình

#1. Thiết lập Font cho giao diện ( Menu, hộp thoại,…)

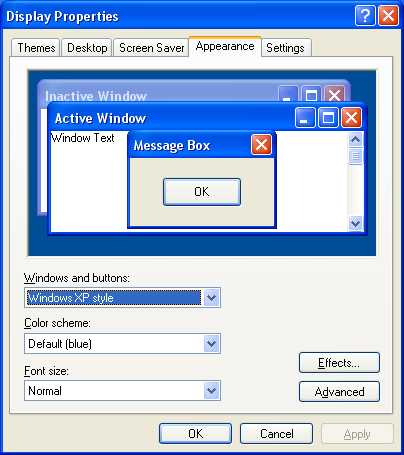

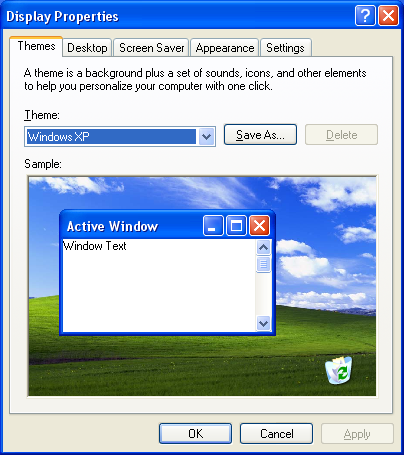

Trên màn hình Desktop, Click phải chuột, chọn Properties.

Kích chọn Tab Appearance.

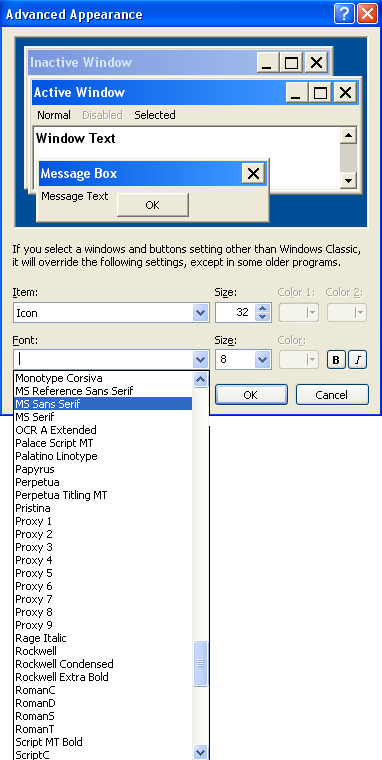

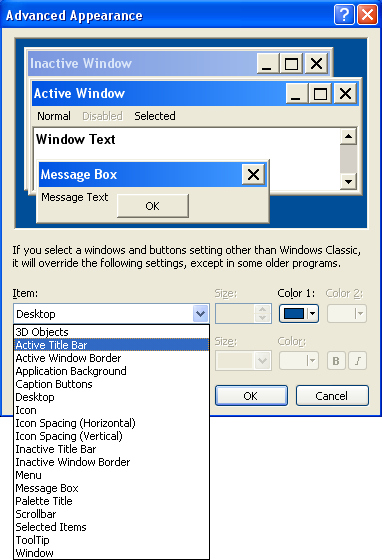

Tiếp tục chọn vào Advanced

Lần lượt chọn các mục

  • Active Title Bar
  • Icon
  • Menu
  • Message Box
  • Palette Tilte
  • Selected Items
  • ToolTip

Và chuyển font của từng mục đó về Font “Ms Sans Serif” như hình dưới



#2. Thiết lập Font cho Command Line

Để Thiết lập Font cho Command Line (Dòng nhắc lệnh trong AutoCad), khởi động AutoCad, chọn vào Menu Tools\Options

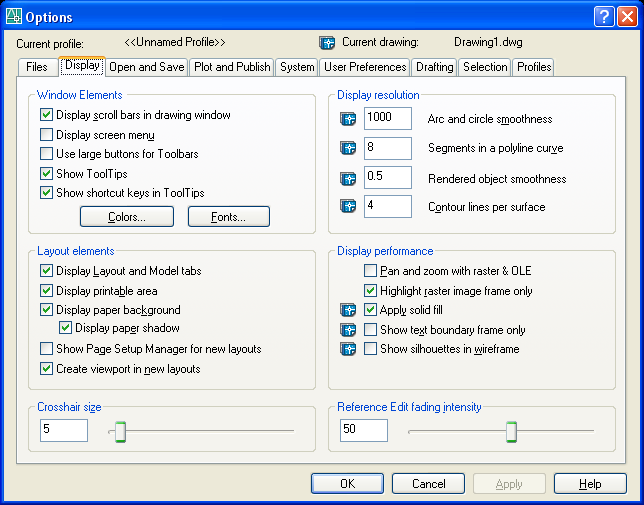

Chọn Tab Display, sau đó chọn mục Font

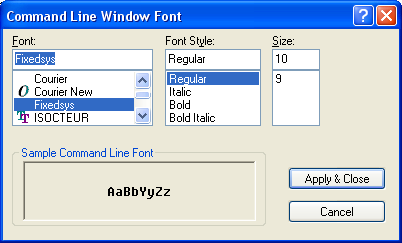

Click chọn Font “Fixedsys” như hình vẽ, sau đó Chọn “Apply & Close”à “OK”

Xem thêm: Phần Mềm Mrt Dongle (Mrt Key) Thiết Bị Mở Khoá Android China

4. Tính toán theo lưới ô vuông

#1. Tổng quát

Cơ sở tính toán là chia lô cần tính toán đào đắp thành các ô vuông nhỏ và tính toán khối lượng đào đắp trong các ô nhỏ đó sau đó tổng hợp lại.

Kích cỡ các ô lưới do người sử dụng tính toán và phải phù hợp sao cho cao độ trung bình của các mắt luới tại 4 góc không chênh lệch nhau quá lớn để sai số kết quả tính toán không quá lớn.

Quá trình tính toán như sau :

  • Định nghĩa lô cần tính toán.
  • Chia lưới ô vuông tính toán (Thiết lập kích thước ô lưới, số ô lưới theo mỗi chiều, góc nghiêng lưới.
  • Gán cao độ tự nhiên, cao độ thiết kế cho lưới tính toán.
    • Gán từ mô hình địa hình.
    • Gán từ File cao độ.
  • Tính toán đào đắp trong lưới.
  • Khai báo Taluy.
  • Tính toán đào đắp Taluy
  • Lập các bảng biểu tổng hợp khối lượng tính toán.

#2. Định nghĩa Lô đất tính toán đào đắp

- Vạch lô tính toán đào đắp

Chức năng: Dùng vạch lô đất cần tính toán đào đắp bằng các lệnh vẽ Polyline của AutoCAD

Cách thực hiện:

( Lệnh: Pline, 3dpoly

8 Menu: Draw/Polyline, 3D polyline

Dùng lệnh trên vạch lô đất trên bản vẽ cần tính toán đào đắp.

Ví dụ: Vạch lô đất có hình chữ nhật chiều dài =1200 m, chiều rộng = 750m.

Chú ý: Lô đất phải là đa tuyến kín.

- Định nghĩa các lô đất

Chức năng: Dùng định nghĩa các đa tuyến đã vạch thành các lô đất.

Cách thực hiện:

Lệnh: HS_SB

Menu: Lưới ô vuông\ Định nghĩa các lô đất

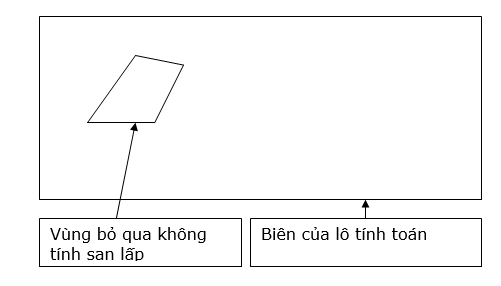

Khi thực hiện lệnh tại dòng nhắc lệnh “Chọn biên thửa đất (đa tuyến kín!):”

Dùng chuột chọn vào biên đa tuyến đã tạo.

“Chọn các vùng bỏ qua san lấp (đa tuyến kín!)”  dùng chuột chọn vào biên vùng bỏ qua không san lấp.

Chú ý : Nếu lô đất có cạnh là đường cong, người SD cần nhập vào sai số tuyệt đối để biến các cạnh cong thành các đoạn thẳng.

#3. Tạo lưới ô vuông tính san lấp

- Tạo lưới theo lô đất (Tạo tự động)

Chức năng : Tự động tạo lưới ô vuông tính đào đắp, lưới ô vuông tạo ra sẽ tự động bao kín lô tính toán. Lưới này không cho phép hiệu chỉnh số ô lưới.

Cách thực hiện:

Lệnh: HS_CG

Menu: Lưới ô vuông\Tạo lưới tính san lấp\Tạo lưới tính san lấp và gán cao độ

Khi thực hiện lệnh tại dòng nhắc lệnh “Chọn lô đất hoặc lưới đào đắp”

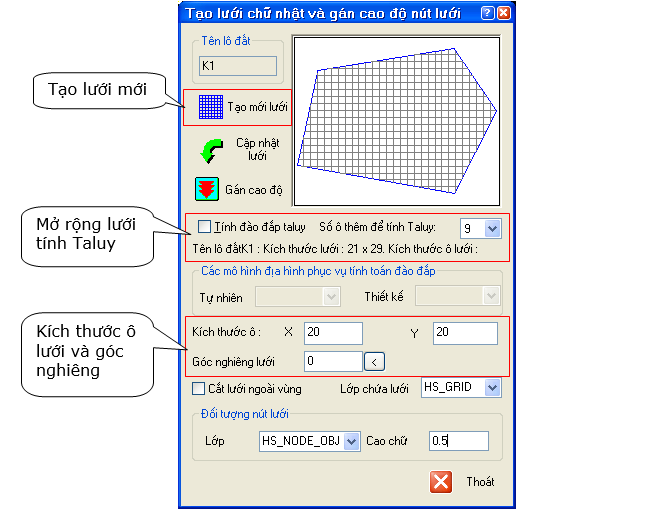

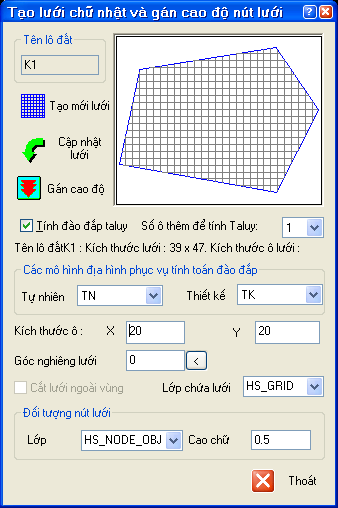

Thiết lập các thông số :

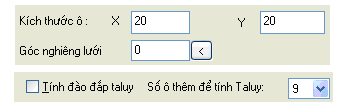

  • Kích thước ô lưới và góc nghiêng lưới:
  • Kích chọn Tính đào đắp Taluy và chọn số ô lưới mở rộng để tính taluy.

Sau đó chọn vào Tạo lưới mới.

4. Tạo lưới tự do

Chức năng : Tạo lưới ô vuông tính đào đắp, lưới ô vuông tạo được định trước kích thước và số ô lưới. Lưới có thể hiệu chỉnh số ô lưới và kích thước.

Cách thực hiện:

- Tạo lưới

Lệnh: HS_CG_NOBOUND
Menu: Lưới ô vuông\Tạo lưới tính san lấp\Tạo lưới độc lập
Khi thực hiện lệnh tại dòng nhắc lệnh “Chọn lô đất hoặc lưới đào đắp”

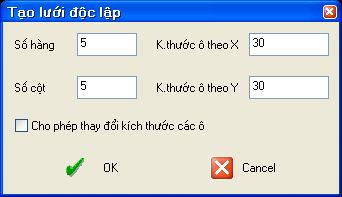

Định số hàng, số cột, kích thước các ô lưới. Kích thước, số ô lưới có thể thay đổi được nên có thể chọn số bất kỳ, sau đó thay đổi sau.

Nên Click vào để có thể thay đổi kích thước các ô.

Sau khi chọn xong, Click để vẽ lưới. Kích chọn điểm gốc lưới, điểm hướng góc nghiêng lưới. (Thường góc nghiêng nên để là 0o, sau đó có thể đổi lại)

Kết quả như hình dưới :

- Hiệu chỉnh lưới

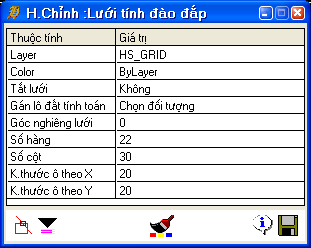

Dùng Lệnh HECP, Click chọn vào lưới vừa tạo

Hiệu chỉnh các thuộc tính của lưới. Sau khi chỉnh xong thuộc tính nào, cần Click vàođể lưu lại và preview trên màn hình cad.

Sau đó Kích chọn vào

khi xuất hiện mũi tên màu vàng, Click vào mũi tên, chọn vào lô đất đã khai báo để gán lô đất cho lưới.

#4. Gán cao độ cho nút lưới

- Gán cao độ từ mô hình địa hình

Để gán caođộ nút lưới từ mô hình địa hình, cần có mô hình địa hình tự nhiên và mô hình thiết kế.

Trong HS có sẵn công cụ tạo mô hình địa hình (mô hình lưới tam giác). Tuy nhiên, mô hình địa hình tạo trong HS không hiển thị lên được mà chỉ có tác dụng để nội suy cao độ. Để có mô hình địa hình hiển thị lên được cần sử dụng TOPO để biên tập. Trong tài liệu này chỉ hướng dẫn tạo mô hình địa hình từ HS 2005.

- Xây dựng mô hình địa hình

Các mô hình địa hình được xây dựng từ các đối tượng của AtoCad. Các đối tượng có thể tham gia vào mô hình địa hình là Text, 2D Polyline, 3D Polyline, Block.

Lệnh: TFHS

Menu: Lưới ô vuông\Mô hình địa hình\Tạo MHĐH từ các đối tượng của AutoCad

Sau khi gọi lệnh, xuất hiện hộp thoại :

Click đánh dấu những loại đối tượng muốn tham gia vào mô hình địa hình, chọn chấp nhận, sau đó chọn các đối tượng trên bản vẽ.

Sau khi chọn xong, Click chuột phải để thoát lệnh.

Sau khi tạo cần kiểm tra xem đã có mô hình địa hình chưa, sử dụng lệnh HECP, chọn “T” để chọn lựa chọn toàn bộ. sẽ thấy mô hình địa hình vừa tạo có trong danh sách.

- Gán cao độ của mô hình địa hình cho lưới ô vuông

Chú ý  : Sau khi tạo xong mô hình tự nhiên và mô hình thiết kế, mới có thể gán cao độ cho nút lưới được.

Lệnh: HS_CG

Menu: Lưới ô vuông\Tạo lưới tính san lấp\Tạo lưới tính san lấp và gán cao độ

Khi thực hiện lệnh tại dòng nhắc lệnh “Chọn lô đất hoặc lưới đào đắp”

Sau đó, chọn vào lưới cần gán cao độ

Chọn lại mô hình tự nhiên và thiết kế, sau đó Click vào nút  để gán cao độ cho nút lưới. Cao độ được nội suy theo mô hình tam giác. Kết quả như hình dưới.

Xem thêm: Phần Mềm Của Iphone Là Gì ??? Những Thuật Ngữ Căn Bản Về Smartphone (Phần 1)

 5. San lấp nút giao thông

Tính toán san lấp nút giao thông là phép tính toán san lấp theo lưới ô vuông hoặc phương pháp đường mặt cắt song song. Tuy nhiên, việc mô tả mô hình thiết kế nút giao thông với các thông số dốc dọc, dốc ngang là tương đối phức tạp và chiếm nhiều thời gian của người thiết kế. Do vậy trong HS 2005 có hỗ trợ tạo mô hình thiết kế nút thông qua đối tượng mạng đường đỉnh.

#1. Tính toán theo lưới ô vuông

Chức năng : Tạo mô hình thiết kế với độ dốc dọc, dốc ngang theo cao độ của điểm đỉnh nút giao

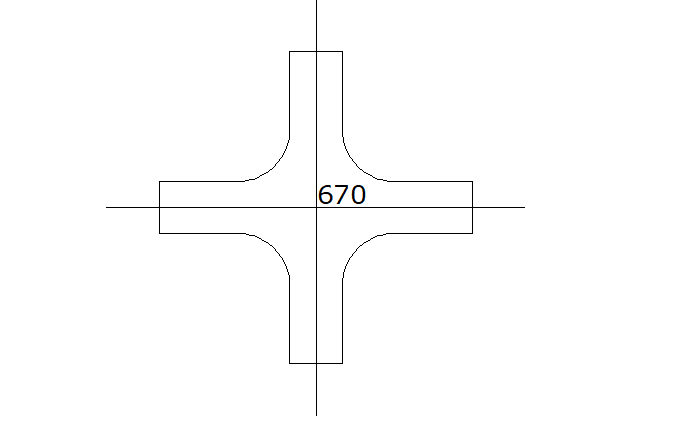

Giả sử cần san lấp nút giao thông như hình trên.

Lệnh: HSTN_CTN

Menu: San lấp nút giao thông\Tạo mạng đường đỉnh

Trên dòng nhắc lệnh của AutoCad :

Nhập đỉnh khống chế : Chọn đỉnh nút giao thông

Điểm cuối đỉnh 1 : Chọn điểm cuối của đường nhánh 1

Độ dốc dọc (%) : 2

Độ dốc ngang (%) : 2

Điểm cuối đỉnh 2 : Chọn điểm cuối của đường nhánh 2

Độ dốc dọc (%) : 1

Độ dốc ngang (%) : 2

Điểm cuối đỉnh 3 : Chọn điểm cuối của đường nhánh 3

Độ dốc dọc (%) : -2

Độ dốc ngang (%) : 2

Điểm cuối đỉnh 4 : Chọn điểm cuối của đường nhánh 4

Độ dốc dọc (%) : -1

Độ dốc ngang (%) : 2

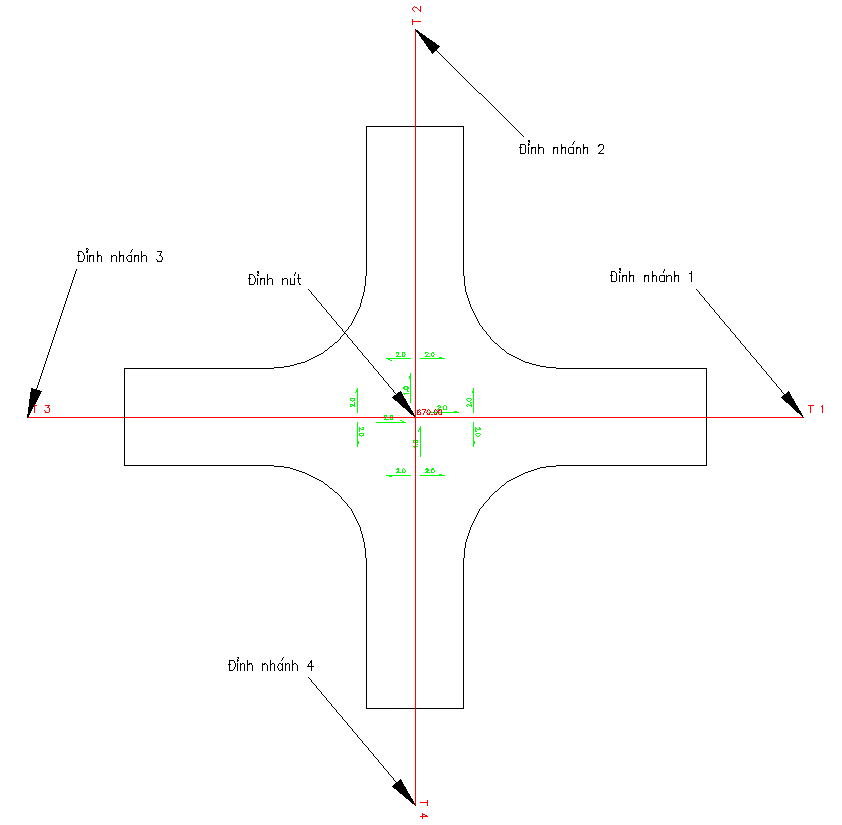

Kết quả như hình dưới.

#2. Tra cao độ mạng đường đỉnh

Chức năng : Tra cao độ thiết kế của mạng đường đỉnh nút.

Lệnh: HSTN_HI

Menu: San lấp nút giao thông\Tra cao độ mạng đường đỉnh

Chọn vào mạng đường đỉnh, Sau đó Kick vào điểm cần tra cao độ.

Chỉ điểm cần tra cao độ :

Cao độ : 669.667

#3. Gán cao độ thiết kế cho lưới từ mạng đường đỉnh

Chức năng : gán CĐTK nút của mạng đường đỉnh cho lưới.

Lệnh: HSTN_GANCDTK

Menu: San lấp nút giao thông\Gán CĐ TK cho lưới từ mạng đường đỉnh.

Chọn mạng đường đỉnh : Chọn vào mạng đường đỉnh vừa tạo

Chọn lưới tính san lấp : Chọn Khung lưới ô vuông.

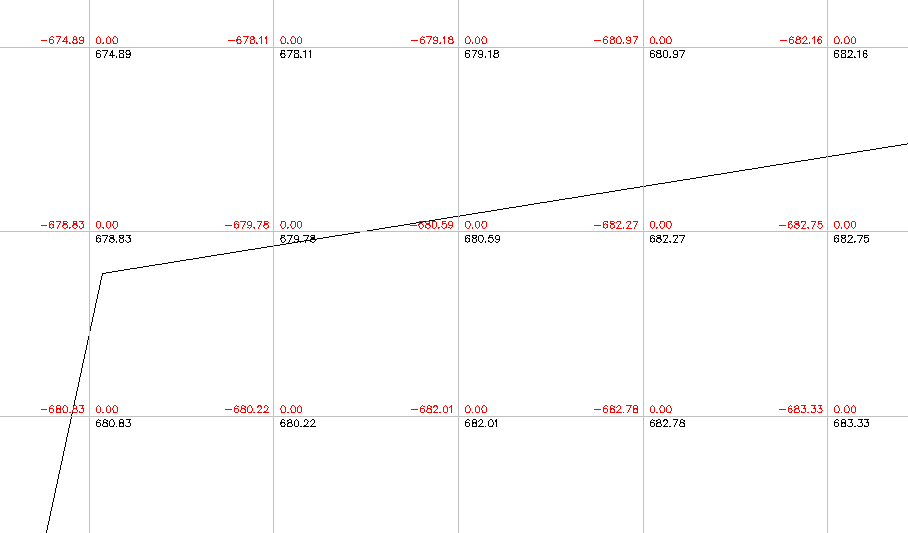

Kết quả :

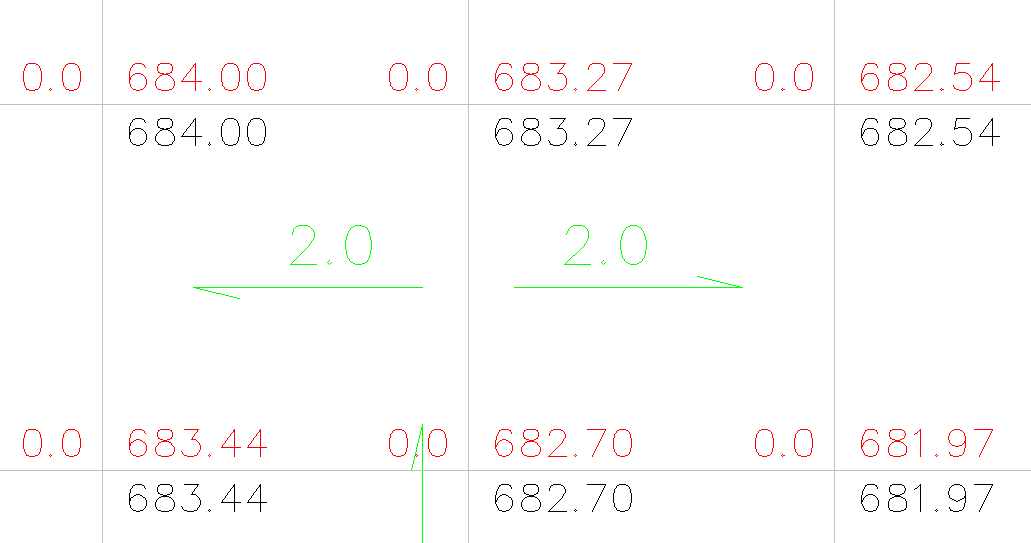

Trước khi gán cao độ : CĐTK=CĐTN

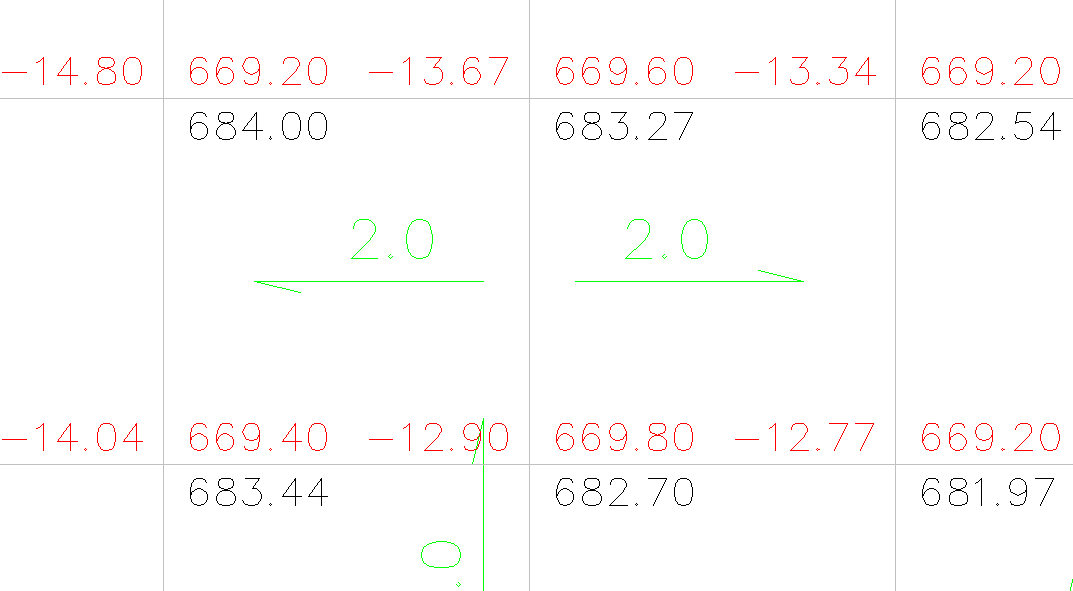

Sau  khi gán cao độ : CĐTK được lấy theo mạng đường đỉnh.

Xem thêm: Tại Sao Facebook Không Like Được ? Và Cách Khắc Phục? Tại Sao Like Ảnh Trên Facebook Không Được

#4. Tính toán khối lượng đào đắp từ lưới đã gán cao độ

Chức năng : Tính toán khối lượng đào đắp dựa trên lưới đã gán cao độ

Lệnh: HS_CG_FORM_FILE

Menu: Lưới ô vuông\Tính khối lượng đào đắp\Tính đào đắp trong lưới

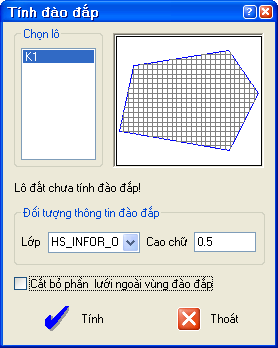

Trong trường hợp có nhiều lô tính toán, Tất cả các lô sẽ được hiển thị trong danh sách ở phía bên trái. Cần tính toán cho lô nào, chọn lô đó, sau đó chọn  để tính toán. Sau khi tính toán xong, chọn "Thoát".

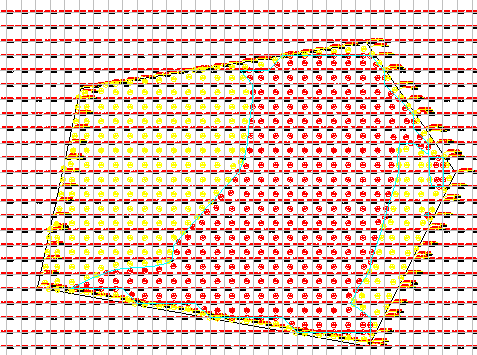

Kết quả tính toán hiển thị trên bản vẽ.

Các ô màu đỏ thể hiện vùng đắp

Các ô màu vàng thể hiện vùng đào.

Đường màu xanh thể hiện ranh giới đào đắp.
